让高层建筑 TLD 在非线性晃荡中更会耗能

让高层建筑 TLD 在非线性晃荡中更会耗能

高层建筑在强风作用下的舒适度问题,常常不是结构是否安全这么简单。楼顶加速度过大时,居住者会感到不适甚至焦虑,内部设备运行也可能受到影响。调谐液体阻尼器(tuned liquid damper, TLD)是一类经济、易维护的被动控制装置:它通过水箱内液体晃荡耗散结构振动能量。

但普通 TLD 的液体固有阻尼有限,大型水箱还会承受显著晃荡力。我们在这篇发表于 Physics of Fluids 的论文中提出 implanted pole TLD,在水箱内布置植入式立柱。立柱既扰动多方向液体运动、增强耗能,也能为大型水箱提供支撑,并帮助抵抗液体晃荡力。

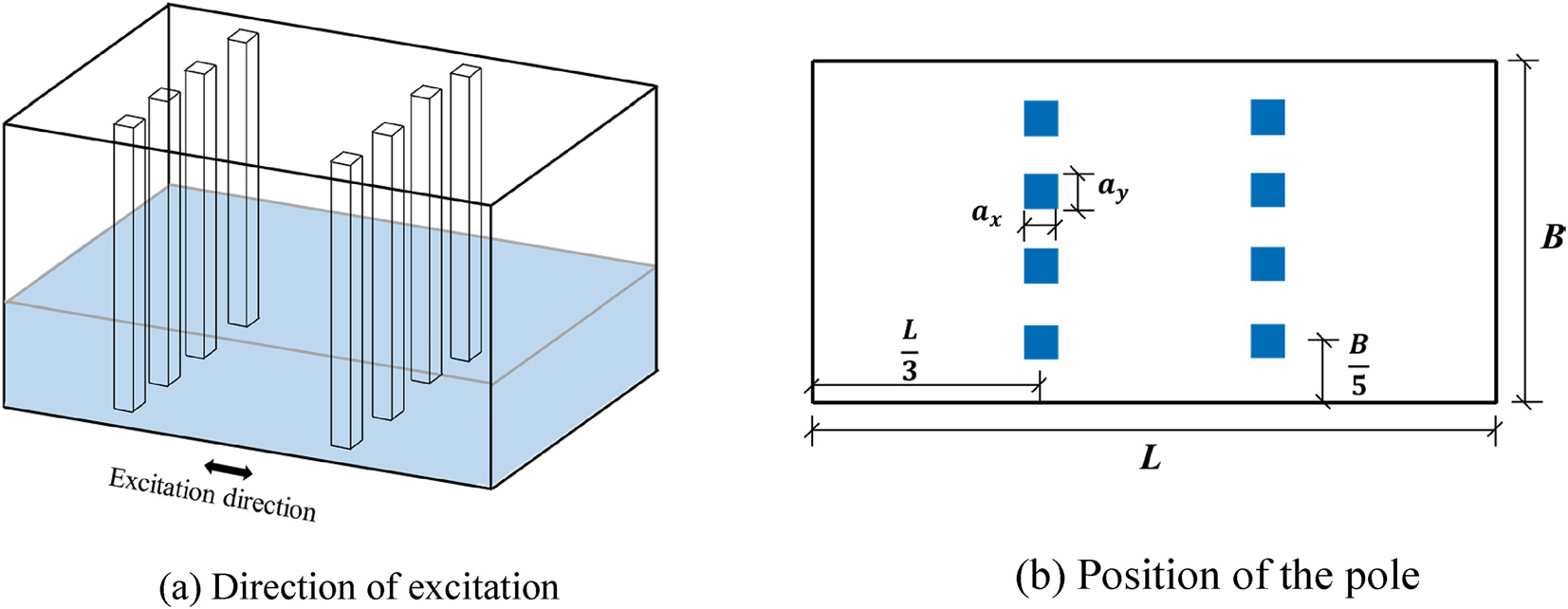

论文图 9 植入式立柱 TLD 模型示意

论文图 9 植入式立柱 TLD 模型示意

图中展示了水箱内两列植入式立柱的布置方式,以及用于定义立柱阻塞率的截面尺寸和水箱宽度。

论文信息

  • 论文题名: Numerical investigation of nonlinear sloshing features and vibration mitigation efficiency of the implanted pole tuned liquid damper

  • 作者: He Xin; Li Chao*; Chen Lingwei; Hu Gang; Ou Jinping

  • 期刊: Physics of Fluids

  • 年份: 2025

  • DOI: https://doi.org/10.1063/5.0293483

  • WOEAI 相关方向: 建筑结构抗风 / 高层建筑抗风与优化

三句话导读

这篇论文研究一种在 TLD 水箱内布置植入式立柱的减振方案,关注自由液面非线性、能量耗散和高层建筑风致响应控制。 它重要,因为高层建筑舒适度控制不仅取决于水箱质量和调谐频率,也取决于内部液体如何破碎、卷起、绕流并耗散能量。 读者可以带走的结论是:植入式立柱既是结构支撑构件,也是可设计的耗能构件,需要与流固耦合模型和调谐参数一起评估。

关键数字 / 关键结论卡

  • 双向耦合模型对结构位移和液体晃荡响应的平均相对误差分别为 \(5.26\%\)\(13.91\%\),计算时间由 \(5218\,\mathrm{s}\) 降至 \(4632\,\mathrm{s}\)

  • 在单自由度框架试验条件下,引入内部立柱后,结构顶部最大位移响应降低 \(85.2\%\)

  • CAARC 建筑算例显示,立柱阻塞率和调谐比共同决定减振效率;在约 \(65\%\) 的调谐范围内,植入式立柱 TLD 仍表现出一定鲁棒性。

摘要

调谐液体阻尼器(TLD)是一种经济高效的动力吸振装置,能够有效减小高层建筑过大的风致振动,从而改善居住者舒适度。本文提出一种植入式立柱 TLD。植入式立柱不仅能在多个方向上扰动晃荡液体,从而提高能量耗散效率,而且具有较高刚度,可为大型水箱提供支撑并抵抗显著液体晃荡力,最终保障 TLD 的安全稳定运行。

为进一步研究植入式立柱对 TLD 内部液体振荡响应和减振效率的影响,本文采用计算流体动力学方法,通过耦合 level set 方法和 volume of fluid(VOF)方法(CLS-VOF)改进 OpenFOAM 两相流求解器,提高自由液面追踪精度。研究考察了液深、立柱尺寸和激励幅值对内部液体非线性振荡特征的影响。

此外,本文通过 OpenFOAM 二次开发建立了结构-TLD 系统的双向耦合数值模型,该模型能够准确捕捉液体振荡与结构动力响应之间的相互作用。数值模拟结果与实验数据吻合良好。进一步通过改变立柱阻塞率和调谐比,分析了植入式立柱 TLD 减小高层建筑风致振动响应的有效性。该双向耦合数值模型准确高效,可辅助工程师开展 TLD 精细设计与优化。

研究问题

高层建筑 TLD 设计需要把液体非线性、内部构造和结构响应放在一起看。这篇论文主要回答三个问题:

  1. 植入式立柱如何改变 TLD 内部的液体晃荡路径、自由液面破碎和能量耗散?

  2. 液深、立柱阻塞率、激励幅值和调谐比这些参数,如何影响高层建筑风致振动控制效果?

  3. 能否建立一个既能捕捉自由液面非线性、又可用于结构-TLD 耦合分析的数值模型?

方法贡献

论文首先在 OpenFOAM 中改进两相流求解器,将 level set 方法和 VOF 方法耦合为 CLS-VOF 路线。VOF 有利于质量守恒,level set 有利于界面法向和曲率计算;二者结合后,可以更清晰地捕捉自由液面,并减弱伪流问题。

对 TLD 本体,论文设置不同液深比 \(h/L\)、立柱阻塞率 \(H\) 和激励幅值 \(A\),分析液体波高峰值、晃荡力峰值和等效阻尼变化。立柱阻塞率用论文中的定义表示为:

\[H=\frac{a}{B}\]

其中 \(a\) 为立柱截面尺寸,\(B\) 为水箱宽度。这个指标把“立柱有多挡水”转化为可调参数,便于比较不同立柱尺寸对晃荡和耗能的影响。

论文图 14 自由液面速度云图说明植入式立柱对液体振荡的影响

论文图 14 自由液面速度云图说明植入式立柱对液体振荡的影响

图中可以看到,立柱尖角附近出现液体分离和小涡,立柱阻塞也会切断部分晃荡能量传递路径,这是阻尼提高的重要机制。

在结构-TLD 耦合方面,论文通过 OpenFOAM 二次开发建立双向耦合数值模型。流体域用 CLS-VOF 捕捉液体晃荡并计算晃荡力,结构域用 Newmark-beta 数值积分求解结构响应,两者通过通信接口实时交换数据。

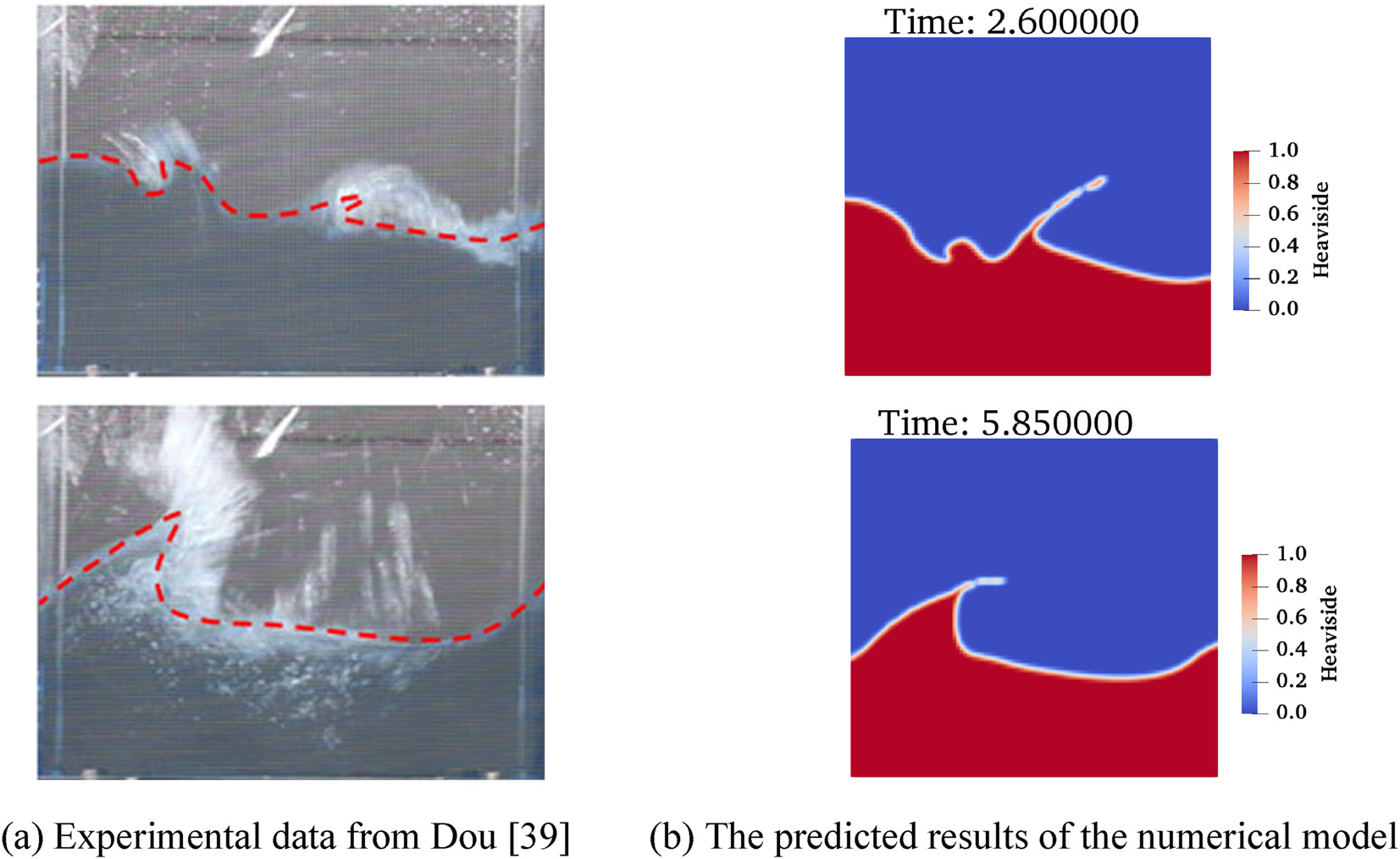

论文图 22 自由液面捕捉结果对比

论文图 22 自由液面捕捉结果对比

图中比较了试验自由液面与双向耦合数值模型的预测结果,说明模型能够捕捉自由液面卷起、破碎等强非线性现象。

关键发现

1. 植入式立柱能改变液体晃荡路径并提高 TLD 阻尼

针对问题 1,没有立柱时,随着液深比 :math:`h/L` 增大,液体振荡会从 hard spring 特征转向 soft spring 特征,非线性特征也会发生变化。 布置立柱后,液体晃荡行为明显改变:随着阻塞率 \(H\) 增大,液体晃荡能量降低,自由液面上升受到限制,振荡响应减小。

论文指出,立柱增强耗能主要来自两方面。一方面,立柱阻塞作用把晃荡液体分割为多个小区域,打断能量传递路径,抑制自由液面上升;另一方面,立柱尖角处会发生液体分离并产生小涡,立柱表面与液体之间的黏性相互作用也会增加能量耗散。

2. 大幅激励会强化非线性晃荡,也会提高能量耗散

针对问题 1,激励幅值 :math:`A` 反映外部输入能量大小。 论文结果显示,随着 \(A\) 增大,波高和晃荡力峰值显著上升,振荡能量逐步积累,波形开始叠加,自由液面可能发生破碎;同时,晃荡周期减小、共振响应滞后,表现出 hard spring 效应。

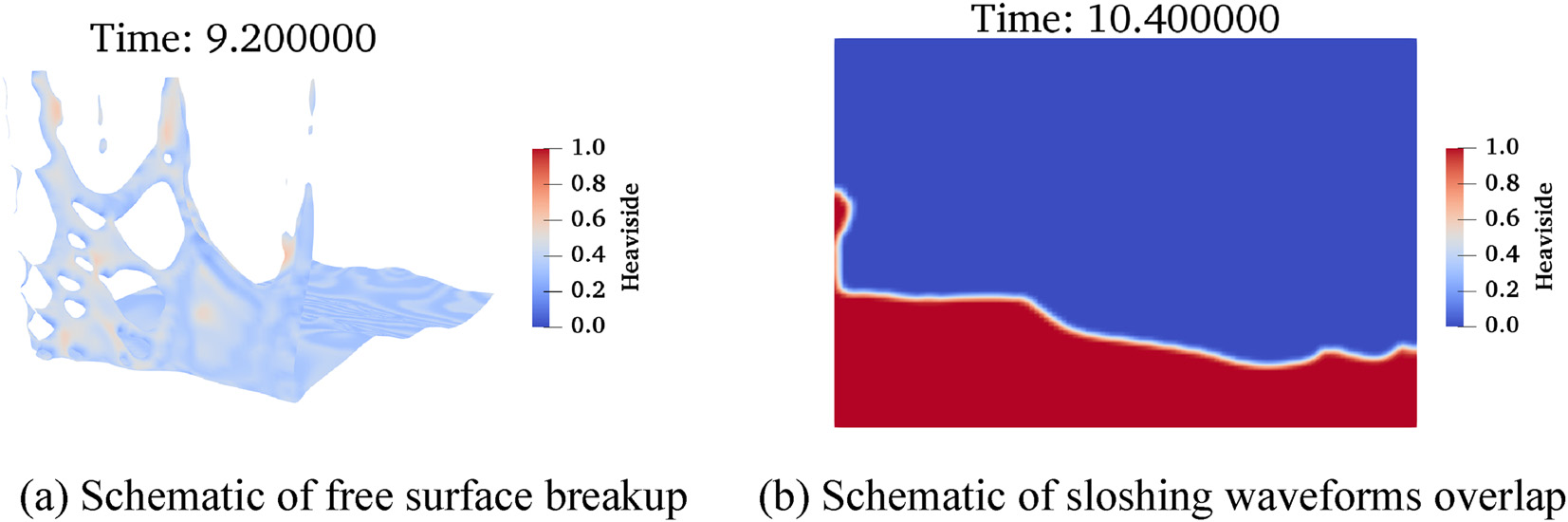

论文图 17 大幅激励下的非线性振荡特征

论文图 17 大幅激励下的非线性振荡特征

图中展示了自由液面破碎和晃荡波形叠加现象,说明大幅输入下 TLD 的内部液体响应不能被简单线性模型充分描述。

论文进一步给出不同激励幅值下的能量耗散效率变化:内液等效阻尼比 \(\zeta\)\(A\) 增大而提高。尤其在 \(h/L\)\(H\) 较小时,液体振荡更剧烈,波浪破碎和非线性特征更明显,能量耗散机制随之增强。

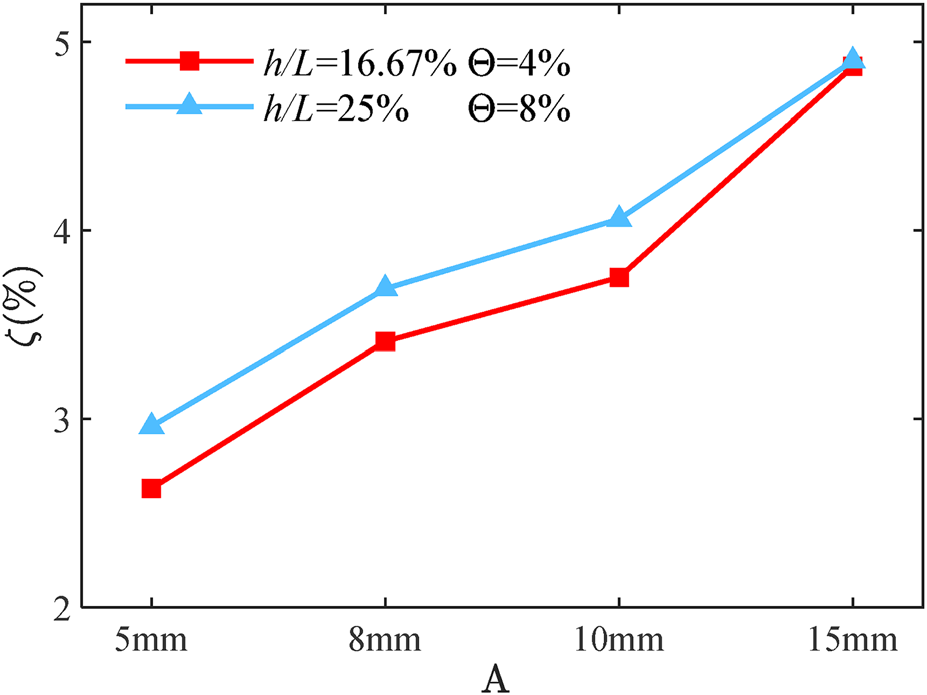

论文图 18 不同激励幅值下植入式立柱 TLD 的能量耗散效率

论文图 18 不同激励幅值下植入式立柱 TLD 的能量耗散效率

图中显示,随着激励幅值增大,植入式立柱 TLD 的等效阻尼比整体上升,说明非线性晃荡并不只是计算难点,也可能成为耗能来源。

3. 双向耦合模型能用于结构-TLD 系统振动控制分析

针对问题 3,论文用单自由度框架结构和 TLD 控制试验对双向耦合数值模型进行验证。 结构位移响应和液体晃荡响应与试验数据吻合,平均相对误差分别为 \(5.26\%\)\(13.91\%\)。与标准流固耦合方法相比,该模型计算时间从 \(5218\,\mathrm{s}\) 降至 \(4632\,\mathrm{s}\)

在相同单自由度框架条件下,引入内部立柱后,TLD 能量耗散效率提高,结构顶部最大位移响应降低 \(85.2\%\)。这说明植入式立柱并不是只改变水箱内部流动图像,而是能转化为结构响应控制效果。

4. 对 CAARC 高层建筑,阻塞率和调谐比共同决定减振效率

针对问题 2,论文进一步以 CAARC 高层建筑模型为对象,研究 :math:`10` 年重现期风荷载下的风致振动控制。 建筑高度为 \(182.88\,\mathrm{m}\),平面长度 \(45.72\,\mathrm{m}\)、宽度 \(30.48\,\mathrm{m}\),并采用风洞测压试验数据作为风荷载输入。

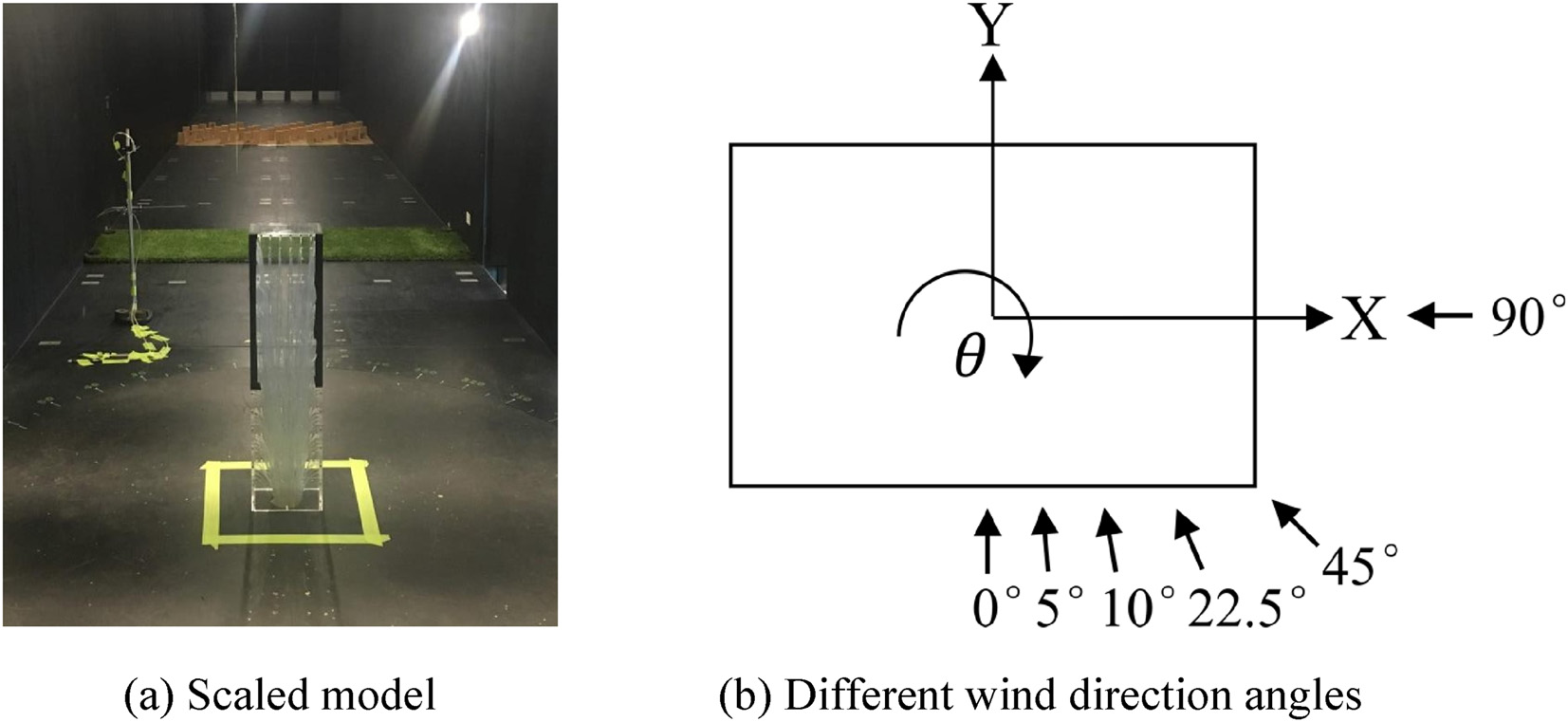

论文图 24 CAARC 模型测压试验示意

论文图 24 CAARC 模型测压试验示意

图中给出了 CAARC 缩尺模型和不同风向角设置,为后续比较 \(5^\circ\)\(90^\circ\) 风向下的减振效果提供风荷载基础。

在基准参数下,植入式立柱 TLD 可以减小建筑平动响应。论文报告,\(A_x\)\(0.3163\) 降至 \(0.2398\,\mathrm{m/s^2}\)\(A_y\)\(0.4683\) 降至 \(0.3902\,\mathrm{m/s^2}\);位移响应 \(D_x\)\(0.2443\) 降至 \(0.203\,\mathrm{m}\)\(D_y\)\(0.4184\) 降至 \(0.3457\,\mathrm{m}\)。其对平动响应控制明显,对绕 \(Z\) 轴扭转响应影响较小。

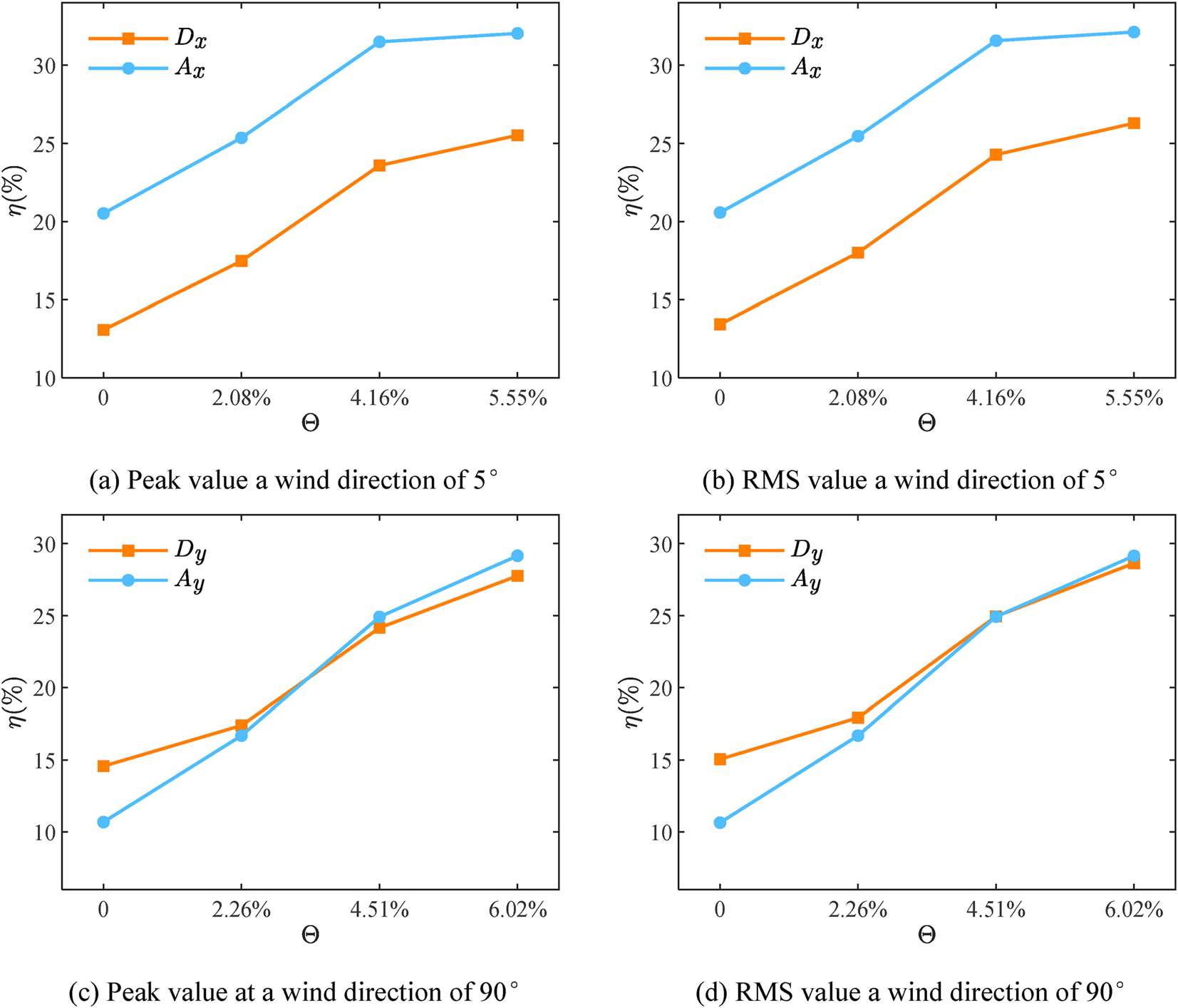

论文图 26 不同立柱阻塞率下减振率对比

论文图 26 不同立柱阻塞率下减振率对比

图中比较了 \(5^\circ\)\(90^\circ\) 风向下峰值响应与 RMS 响应的减振率。为便于本文说明,这里用 \(\eta\) 表示减振率;论文原文用 \(g=1-R/R_o\) 表示同一指标。立柱阻塞率增大时,减振率 \(\eta\) 提高,但增长速度逐渐放缓。

调谐比同样关键。为便于本文说明,下式用 \(\Omega\) 表示 TLD 振荡频率与结构频率的比值;论文原文使用其自己的符号表示同一调谐比:

\[\Omega=\frac{\omega_{\mathrm{TLD}}}{\omega_s}\]

在约 \(65\%\) 的调谐范围内,植入式立柱 TLD 表现出较好的鲁棒性。\(5^\circ\) 风向下,\(\Omega=0.978\) 时减振率达到最大;\(90^\circ\) 风向下,\(\Omega=0.946\) 时结构风致响应显著降低。

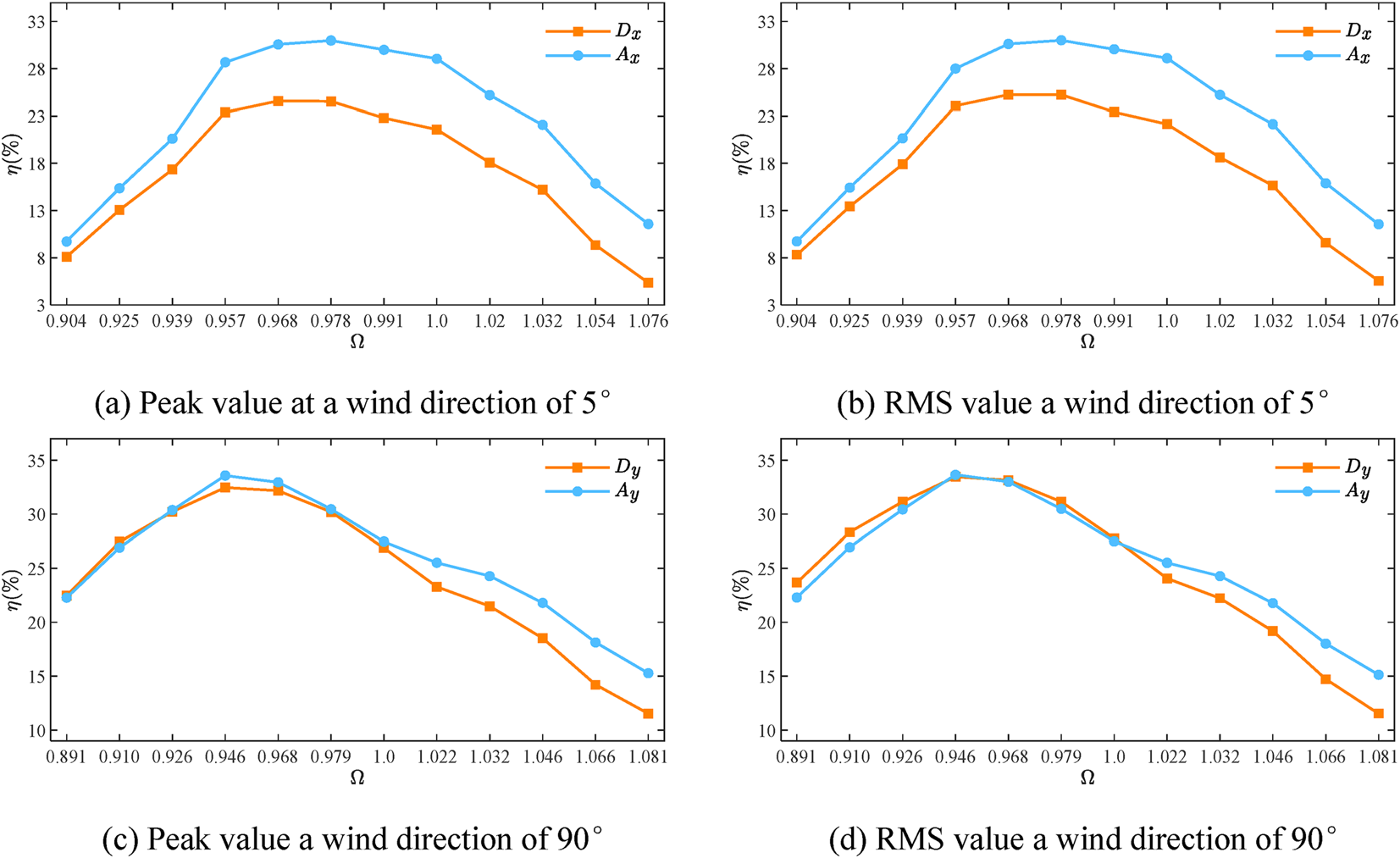

论文图 29 不同调谐比下减振率对比

论文图 29 不同调谐比下减振率对比

图中显示,调谐比偏离最优范围后,减振率会下降;但植入式立柱带来的附加阻尼使 TLD 在一定频率偏差内仍保持有效。

工程意义

这项工作对高层建筑风振控制的意义在于,把 TLD 设计从“选择水箱尺寸和调谐频率”推进到“同时设计内部流动构造、自由液面非线性和结构响应控制”的层面。

对大型楼顶水箱,植入式立柱有双重价值:结构上可作为水箱内部支撑,流体上可打断晃荡能量传递并增加涡耗散。论文给出的阻塞率、液深比、激励幅值和调谐比参数分析,可以帮助工程师在减振效率、液体晃荡力、水箱稳定运行和构造可行性之间进行权衡。

对数值工具开发而言,本文的双向耦合模型提供了一种相对高效的结构-TLD 联合分析方式。它避免了复杂结构域网格生成和边界处理,同时保留对自由液面卷起、破碎、液体冲击和结构反馈的描述能力,适合用于 TLD 精细设计和优化阶段的方案比较。

适用边界

本文结论基于矩形水箱、矩形植入式立柱、OpenFOAM 中的 CLS-VOF 两相流模型、论文设置的液深比和阻塞率范围,以及 CAARC 高层建筑模型的风洞测压荷载。换成其他水箱形状、立柱截面、结构体系、屋顶布置或风环境后,最优参数需要重新计算。

论文最后也指出,本文主要研究矩形立柱 TLD。后续可进一步比较圆形、流线型、菱形等不同立柱形状的阻尼性能差异,并研究不同风向下更优的立柱布置方式。

此外,TLD 是以调谐和液体晃荡为基础的被动控制装置。即便植入式立柱提高了鲁棒性,设计仍需关注结构频率变化、施工与维护条件、液体晃荡力、水箱局部强度和长期运行可靠性,不能只用单一减振率指标替代完整工程校核。

延伸阅读

完整引用

[68] He Xin; Li Chao*; Chen Lingwei; Hu Gang; Ou Jinping, Numerical investigation of nonlinear sloshing features and vibration mitigation efficiency of the implanted pole tuned liquid damper[J]. Physics of Fluids, 2025, 37(10): 103314. https://doi.org/10.1063/5.0293483.

收录信息见 WOEAI 学术成果页对应条目
